1. CARATTERISTICHE TECNICHE DEL BOLLITORE & DEL COLLETTORE
CARATTERISTICHE TECNICHE DEL BOLLITORE & DEL COLLETTORE
CARATTERISTICHE TECNICHE DEL BOLLITORE & DEL COLLETTORE

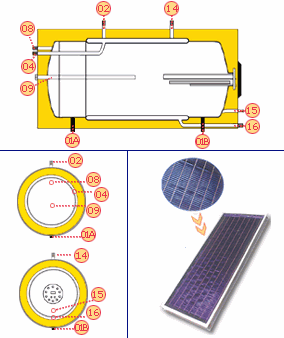

1a. Caratteristiche tecniche del bollitore
  • Involucro esterno:
  •   Alluminio anodizzato
  • Coibentazione serbatoio:
  •   Poliuretano espanso, spess. 40-55mm
  • Materiale cilindro interno:
  •   Acciaio zincato, spessore 3 mm
  • Materiale intercapedine:
  •   Acciaio a basso contenuto di carbonio,
       (jacket) spessore 1,5 mm
  • Trattamento protettivo interno del serbatoio:
  •   Durosmalt 80-120 microns
  • Protezione aggiuntiva:
  •   Anodo di magnesio
  • Pressione di prova:
  •   2080 kPa (298 psi)
  • Resistenza elettrica:
  •   Rame
  • Termostato:
  •   Bipolare a quattro contatti
  • Potenza della resistenza:
  •   Disponibile da 0,8 kW a 4 kW

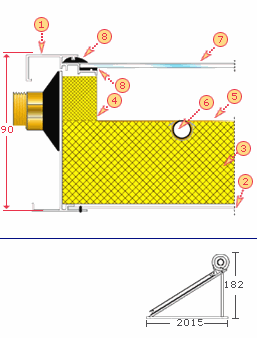

    1b. Caratteristiche tecniche del collettore
    1. Telaio:   Alluminio anodizzato
    2. Parte posteriore:   Lamiera zincata, spessore 0,5 mm
    3. Coibentazione posteriore   Lana minerale
    4. Coibentazione laterale:   Lana di vetro
    5. Assorbitore:   Foglio intero di ram con superficie selettiva al titanio o tinta
      nera / saldatura ad ultrasuoni o clips di tipo "omega" (Ù).
    6. Canalizzazioni assorbitore:   Tubi di rame di Ø 10 (canaline) e Ø 22 (testate)
    7. Copertura trasparente :   Solar Tempered Glass
    8. Materiali sigillanti :   Guarnizioni in EPDM, silicone trasparente

    DIMENSIONI ESTERNE DI TUTTI I MODELLI
    DIMENSIONI ESTERNE DI TUTTI I MODELLI

    M
    E
    G
    A
    S
    U
    N
    M
    O
    D
    E
    L
    L
    O
    SERBATOIO COLLETTORE STRUTTURA DI SUPPORTO PESO TOTALE kg
      Dimensioni
    mm
    Peso
    kg
      Dimensioni
    mm
    Numero
    colletori
    Superficie
    m 2
    Peso kg(per coll.)   Peso
    kg
    Vuoto Pieno
    120 530X1100 52   2050x1010x90 1 2,10 43   26 121 231
    160 530X1320 62   2050x1275x90 1 2,60 51   27 140 290
    200 570X1320 70   2050x1275x90 1 2,60 51   27 148 338
    200E 570X1320 70   2050x1010x90 2 4,20 43   28 184 376
    260 530X2050 103   2050x1010x90 2 4,20 43   30 219 469
    300 570X2050 114   2050x1010x90 2 4,20 43   30 230 520
    300E 570X2050 114   2050x1275x90 2 5,20 51   30 246 536
    note: Il costruttore si riserva il diritto di modificare le specifiche tecniche senza alcun preavviso.
